ASML下一代EUV光刻機，這次可能真玩不轉了！想把數值孔徑（NA）從0.55提到0.77，成本直接飆到9億美元一臺，臺積電、三星集體搖頭嫌貴。更扎心的是，技術難度大到連ASML自己都撓頭——光源功率、納米級鏡面精度全卡在物理極限上。芯片製造走到1nm，引擎真要熄火了？
技術撞牆：0.77NA方案几乎“不可能”

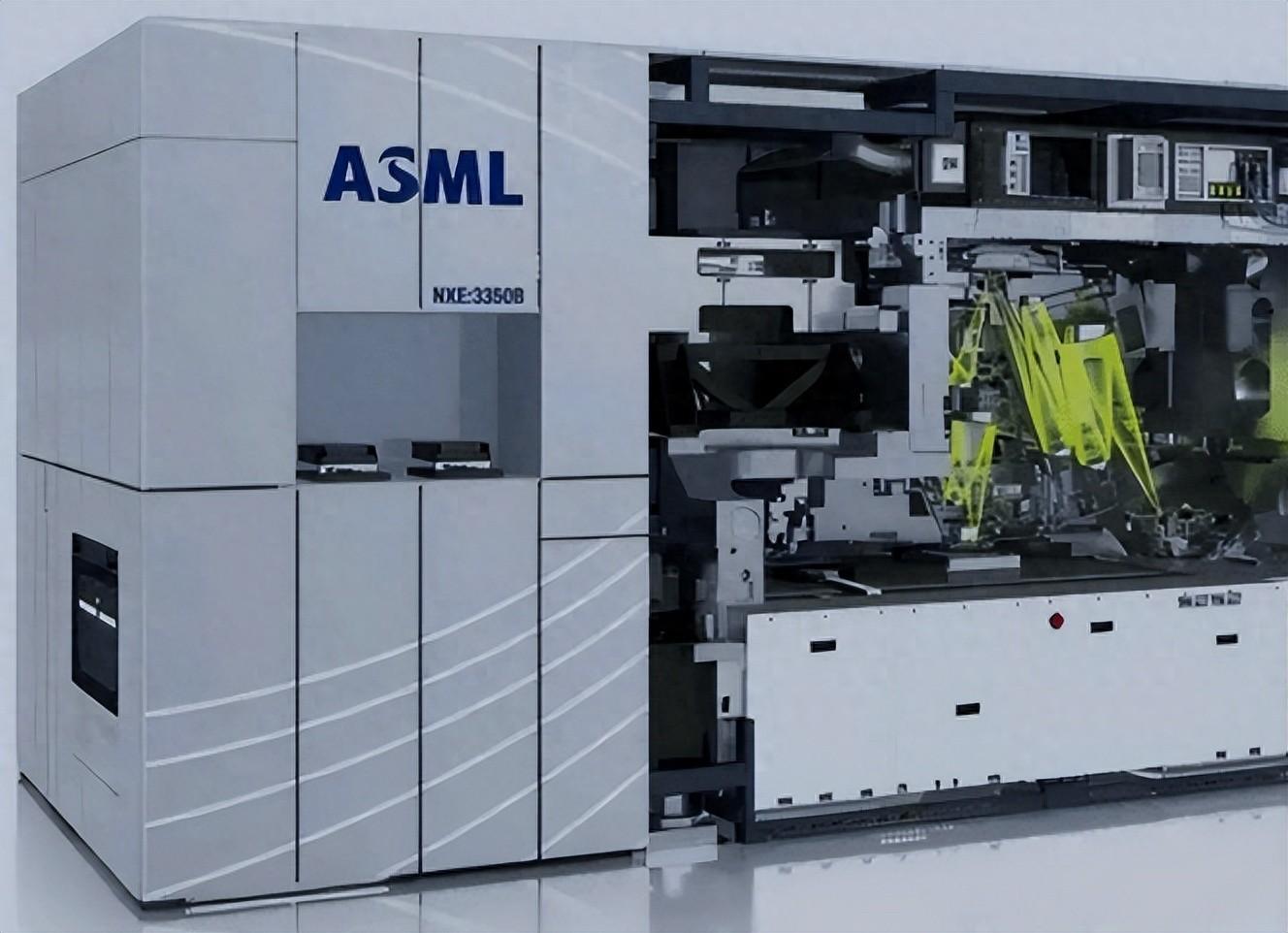

ASML現在最先進的High NA EUV光刻機（NA=0.55），一臺賣4.5億美元，能把芯片做到1nm。但下一代想再突破，就得把NA拉到0.77，這0.22的提升，聽着不多，實際要命！爲啥？整套光學系統得重新設計，光源能量得翻倍，鏡片平整度要壓到原子級別——相當於把整個德國地圖的起伏控制在1釐米內，你說這活是人乾的嗎？
更頭疼的是成本。NA=0.77的光刻機預估9億美元一臺，比F-35戰鬥機還貴。臺積電已經放話：High NA都不想買，寧可拿老設備搞四重曝光湊合。畢竟芯片廠也要算賬：9億美金買臺機器，做出來的芯片得賣多貴纔回本？
替代路線全卡關：波長縮短、納米壓印都懸
NA走不通，換條路行不行？比如把光源波長從13.5nm縮到6.7nm？理論上可以，但實驗室裏都沒搞明白。13.5nm的光源是用激光轟液態錫滴，30萬度高溫下打出來的，效率只有0.02%。換波長？相當於重新發明輪子，沒十年八年根本看不到希望。
還有人說用納米壓印技術（NIL），像蓋章一樣“印”芯片。可這技術缺陷率太高，做存儲芯片還行，邏輯芯片根本扛不住。佳能折騰半天，也就做到15nm，離1nm差着十萬八千里。
物理極限到了：1nm後芯片得換活法
芯片做到1nm什麼概念？一個原子直徑約0.3nm，1nm就三四個原子排排隊。再往下做，量子隧穿效應就來了——電子亂竄，芯片直接變“漏勺”。ASML技術高管自己都承認：2030年後，硅基芯片可能到頭了。
現在臺積電、英特爾爲啥死磕先進封裝？就是因爲光刻機這條路快走到黑。把多個芯片“疊疊樂”，比硬懟1nm省錢多了。
中國機會：彎道超車窗口打開
ASML卡殼，對中國反倒是機會。你想啊，High NA光刻機不賣給中國，但咱自己研發的DUV光刻機（28nm）已經落地，多重曝光能摸到7nm。上海微電子還在光源收集技術上突破，專利比ASML的方案更抗污染，鏡子壽命更長。
更狠的是另闢蹊徑！中科院搞質子束光刻，清華大學玩多電子束並行，雖然速度慢點，但軍用、AI芯片夠用了。ASML前研發大佬張建偉加盟上海微電子，帶着團隊攻關自由電子激光光源，萬一成了，直接跳過ASML的錫滴方案。
全球洗牌：ASML霸權鬆動
ASML壟斷EUV光刻機十幾年，靠的是全球5000家供應商撐腰。現在呢？美國禁運、成本暴漲、技術停滯，客戶也開始動搖。英特爾嘴上喊支持High NA，背地裏偷偷研究堆疊技術；三星更實在，直接買二手ASML設備拆解研究。
中國這邊，光刻機市場一年400億，國產化率才2.5%。但政策砸了4500億搞半導體，人才、資金、需求全到位。ASML中國區總裁急了：“再封鎖，中國十年內必造出EUV！”這話聽着像威脅，倒更像大實話。
ASML的下一代EUV困局，說到底是物理規律和商業邏輯的雙殺。技術撞上原子級天花板，成本高到客戶跑路，霸權鬆動已成定局。對中國，這卻是難得的超車窗口——28nm國產光刻機落地是第一步，自由電子激光、質子束等“野路子”可能撕開更大的口子。芯片戰爭的終局，或許不在0.77NA的鏡片裏，而在誰能率先跳出硅基思維的牢籠。
